公司熱線： 4000-333-009

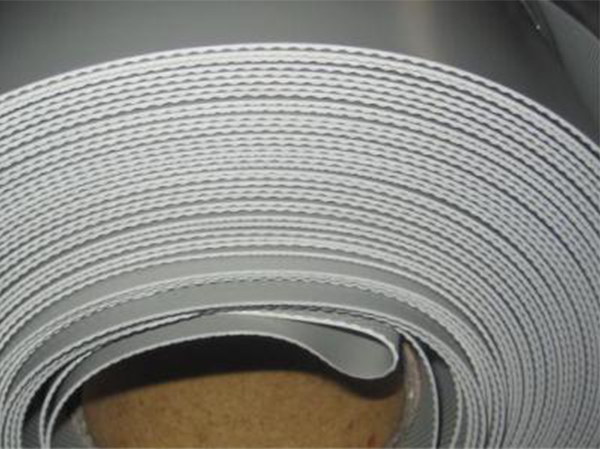

PVC耐根穿刺高分子防水卷材
耐根穿刺高分子防水卷材以改性聚氯乙烯為主要原料，摻入增塑劑、填充劑、抗氧化劑、紫外線吸收劑及其他加工助劑等，經(jīng)一次擠出工藝生產(chǎn)的新型高分子耐根穿刺防水卷材。該產(chǎn)品符合JC/T1075-2008《種植屋面用耐根穿刺防水卷材》的要求，卷材自粘層的性能符合GB/T 23260-2009《帶自粘層的防水卷材》的要求。
一、產(chǎn)品特點
1、阻根原理為物理阻根，不影響植物生長;
2、化學(xué)穩(wěn)定性好，耐侵蝕性能良好，使用壽命長;
3、材料柔軟度高，抗拉性能好，易施工;
4、搭接邊熱風(fēng)焊接，接縫剝離強度高，更安全、更可靠;
5、通過北京園林所權(quán)威認證，耐穿刺性能好。
二、使用范圍
主要應(yīng)用于種植屋面，地下室種植頂板，市政綠化等各種需要耐根穿刺防水工程。
三、產(chǎn)品規(guī)格
|
主材類型 |
卷材類型 |
厚度(mm) |
幅寬（m） |
長度（m/卷） |
|
PVC |
均質(zhì)片（H） |
1.2；1.5；1.8；2.0 |
2.0 |
15、20 |
|
帶纖維背襯（L） |
||||
|
織物內(nèi)增強（P） |
||||
|
自粘片 |
四、產(chǎn)品性能指標
|
序號 |
試驗項目 |
性能指標 |
||||||
|
均質(zhì)片（H） |
帶纖維背襯（L） |
織物內(nèi)增強（P） |
||||||
|
1 |
中間胎基上面樹脂層厚度/mm ≥ |
- |
0.4 |
|||||
|
2 |
拉伸性能 |
拉力/(N/cm) ≥ |
- |
120 |
250 |
|||
|
拉伸強度/MPa ≥ |
10 |
- |
- |
|||||
|
拉力時伸長率/％ ≥ |
- |
- |
15 |
|||||
|
斷裂伸長率/％ ≥ |
200 |
150 |
- |
|||||
|
3 |
熱處理尺寸變化率/％ ≤ |
2.0 |
1.0 |
0.5 |
||||
|
4 |
低溫彎折性 |
-25℃無裂紋 |
||||||
|
5 |
不透水性 |
0.3MPa，2h不透水 |
||||||
|
6 |
抗沖擊性 |
0.5kg·m，不滲水 |
||||||
|
7 |
抗靜態(tài)荷載a |
- |
- |
20kg不滲水 |
||||
|
8 |
接縫剝離強度/(N/mm) ≥ |
4.0或卷材破壞 |
3.0 |
|||||
|
9 |
直角撕裂強度/(N/mm) ≥ |
50 |
- |
- |
||||
|
10 |
梯形撕裂強度/N ≥ |
- |
150 |
250 |
||||
|
11 |
吸水率 |
浸水后 ≤ |
4.0 |
|||||
|
晾置后 ≥ |
-0.40 |
|||||||
|
12 |
熱老化（80℃） |
時間/h |
672 |
|||||
|
外觀 |
無起泡、裂紋、分層、粘結(jié)和孔洞 |
|||||||
|
拉力保持率/% ≥ |
|
85 |
85 |
|||||
|
拉伸強度保持率/％ ≥ |
85 |
|
|
|||||
|
拉力時伸長率保持率/％≥ |
|
|
80 |
|||||
|
斷裂伸長率保持率/％ ≥ |
80 |
80 |
|
|||||
|
低溫彎折性 |
-20℃無裂紋 |
|||||||
|
13 |
耐化學(xué)性 |
外觀 |
無起泡、裂紋、分層、粘結(jié)和孔洞 |
|||||
|
拉力保持率/%≥ |
|
85 |
85 |
|||||
|
拉伸強度保持率/％≥ |
85 |
|
|
|||||
|
拉力時伸長率保持率/％≥ |
|
|
80 |
|||||
|
斷裂伸長率保持率/％≥ |
80 |
80 |
|
|||||
|
低溫彎折性 |
-20℃無裂紋 |
|||||||
|
14 |
人工加速氣候老化c |
時間/h |
1500b |
|||||
|
外觀 |
無起泡、裂紋、分層、粘結(jié)和孔洞 |
|||||||
|
拉力保持率/%≥ |
|
85 |
85 |
|||||
|
拉伸強度保持率/％≥ |
85 |
|
|
|||||
|
拉力時伸長率保持率/％≥ |
|
|
80 |
|||||
|
斷裂伸長率保持率/％≥ |
80 |
80 |
|
|||||
|
低溫彎折性 |
-20℃無裂紋 |
|||||||
|
15 |
耐根穿刺性能 |
通過 |
||||||
|
16 |
耐霉菌腐蝕性 |
防霉等級 |
0級或1級 |
|||||
|
拉力保持率 |
80% |
|||||||
|
17 |
尺寸變化率 ≤ |
1.0 |
||||||
五、施工工藝
施工方法：滿粘法、空鋪法三種方法。接縫一般采用熱風(fēng)焊接工藝或粘結(jié)劑。
施工工藝：
滿粘法施工工藝：基層表面清理—→定位彈線—→大面涂膠—→鋪貼卷材—→卷材搭接—→節(jié)點部位加強處理—→收頭處理—→組織驗收;
空鋪法施工工藝：基面清理—→預(yù)鋪防水卷材—→熱風(fēng)焊接防水卷材—→節(jié)點部位加強處理—→檢查、修整—→組織驗收。
六、貯存與運輸
1、貯存與運輸時，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜。避免日曬雨淋，注意通風(fēng)。貯存溫度不應(yīng)高于45℃，平放貯存堆放高度不超過5 層，立放單層堆放，禁止與酸、堿、油類及有機溶劑等接觸;
2、運輸時防止傾斜或橫壓，必要時加蓋苫布。
- 上一條：聚氯乙烯（PVC）耐根穿刺防水卷材
- 下一條：沒有了
